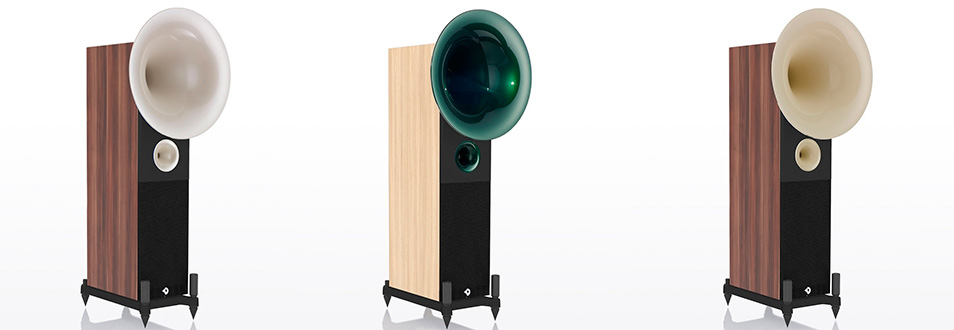

Avantgarde Uno Fino

De perfecte Avantgarde voor kleinere ruimten

De Uno Fino is een verkleinde versie van het klassieke Uno systeem. Het doel tijdens de ontwikkeling van dit compacte hoorn systeem was om dezelfde helderheid en dynamiek van de "grotere" broer te bereiken in een aanzienlijk kleinere behuizing. Met de ontwikkeling van een geheel nieuwe en kleinere 8 inch bass driver konden we de kast constructie bij de Fino significant verkleinen in vergelijking met de oorspronkelijke Uno.

De hoorns zijn nu een integraal deel van de luidspreker behuizing, die nu, strak en zonder franje, is terug gebracht tot het maximaal haalbare. Maar toch voorzien van de typische elementen van ons merk en dus onmiddellijk herkenbaar als een Avantgarde systeem.

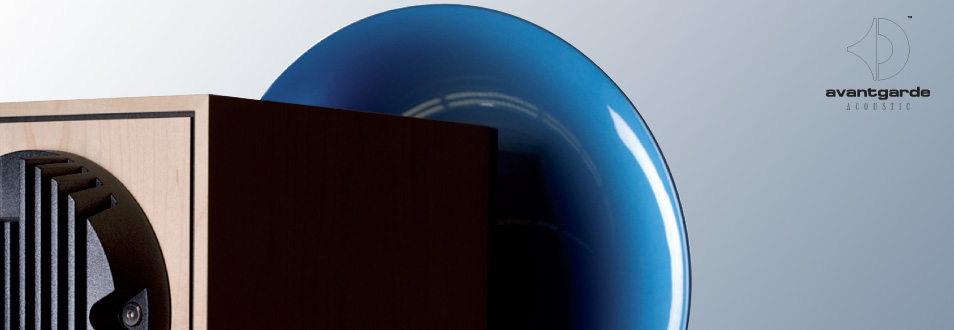

De midrange hoorn

De grootste zorgvuldigheid bij het kiezen van de drivers is de sleutel tot het met succes het transformeren van de theoretische voordelen van de hoorn technologie tot een uitstekende High End luidspreker. Zoals de meeste mensen primair focussen op hoge en lage tonen, zo beschouwt Avantgarde Acoustic ™ de midrange als het "hart" van elke luidspreker systeem. De M1 is een 130 mm (5 inch) midrange driver met een 75 mm (3 inch) koepel speciaal ontwikkeld voor de Uno en geoptimaliseerd voor een groot, lineair bereik. Een dubbele ferriet magneet wordt gebruikt om een krachtig magnetisch veld te genereren, dat op een homogene wijze de beweging van de spreekspoel controleert . De M1 heeft een zeer lage afval frequentie, waardoor de cross-over invloeden van de subwoofer verwaarloosbaar zijn. Het ontwerp van de koepel zorgt voor een fase-neutrale afstraling van de geluidsgolven in de midrange hoorn SH5002 en voor een grote bandbreedte van de midrange naar beneden tot 290 Hz.

De koolstof midrange conus van de M1 is bedekt met biljoenen kleine microvezels, dat leidt tot een "Velours Demping Effect" . Deze microscopische vezels van de VDE technologie helpen om effectief hoge hoogfrequente vervormingen te absorberen en zorgen voor het verminderen van gedeeltelijke resonanties van de kegel zelf. De Avantgarde Acoustic ™ gepatenteerde CDC-systeem is voorzien van een gecontroleerde roll-off bij 3.000 Hz en stelt ons in staat om alle passieve cross-over componenten in de signaalweg volledig te elimineren waardoor de M1 het zuivere en niet-vervormde full-range signaal direct van de versterker krijgt!

De tweeter hoorn driver

Op basis van hetzelfde ontwerp principe van het Trio tweeter H3, biedt de H1 een zeer lage vervorming en een uitstekende transiënt weergave.
Met zijn krachtige 44 mm spreekspoel is de H1 een breedbandige tweeter met een zeer breed frequentiebereik, akoestisch reikend tot een lage 1 kHz en gebruikt in het Fino syteem tot 2000 Hz.

De dichte, magnetische, structuur van de tweeter met een massa van 3 kg levert een geluidsdruk van 104 dB (Watt / m) bij zeer hoge belastbaarheid.

De wooofer driver

De Uno Fino wordt geleverd met de actieve subwoofer Sub 221, die wordt gevormd door twee nieuw ontwikkelde krachtige 20 cm luidsprekers met een zeer grote uitslag.

Deze  8-ND250 “long excursion” - waarschijnlijk een van de beste 8 inch drivers in de wereld - wordt gekenmerkt door zijn zeer hoge efficiëntie en extreme belastbaarheid. De nauwkeurig gecontroleerde uitslag  is + / - 6,5 mm !  Exclusieve neodymium magneten met een speciale onder-polige magneet topologie wordt gebruikt om de fluxdichtheid in de luchtspleet te maximaliseren en energie lekkage van het magnetische veld te elimineren.

Deze krachtige neodymium magneet met een zeer hoge veldsterkte en het bijzonder stijve, maar lichte, membraan zorgen voor hoogst mogelijke resolutie en controle, zelfs bij complexe signalen bij extreme geluidsdrukken.

De subwoofer versterker

De geïntegreerde actieve PA 107 elektronica bestaat uit een krachtige 250 watt versterker en een actieve frequentie cross-over. Een forse 330VA ringkern transformator en een capacitief energie reservoir van 60.000 uF verzorgen ruim voldoende energiereserves en dynamische headroom. Om volledige controle te bereiken over de massa traagheid van de drivers, is de PA 107 zijn uitgerust met originele adaptieve Avantgarde's Motional Feedback circuits. Deze ultrasnelle analoge elektronica compenseert  signaal afwijkingen, geïnduceerd door het circuit en drivers real-time.

Met als gevolg dat de Sub 221 een verbazingwekkend vlakke frequentierespons presenteert tot 18 Hz! Zelfs bij zeer lage luisterniveaus - wanneer de muziek signaal te zwak is om de traagheid van de bas driver massa te overwinnen – zal de adaptieve bewegingsbeïnvloeding in de feedback-schakeling naadloos het vermogen aanpassen voor een volle en rijke basweergave bij de zachte muziek passages

De actieve cross-over maakt het instellen van een aantal parameters, die zo zorgen voor een zeer eenvoudige en snelle installatie van het systeem, ook in akoestisch kritieke situaties. Een 3-positie subsonische schakelaar, variabele instellingen voor de ingangsgevoeligheid en crossover-frequenties maken de Sub 221 uiterst veelzijdig. De Sub 221 kan op afstand worden aan / uit geschakeld met behulp van een 12V trigger signaal.

De Sub 221 kan worden aangedreven via een hoog vermogen luidsprekeraansluitingen voor directe verbinding met geïntegreerde versterkers, versterkers of ontvangers of, facultatief,  via XLR terminals. De signaal afname is niet alleen op lijn niveau, maar is ook gebalanceerd en transformator gekoppeld. Dit voorkomt allerlei problemen met brom en gekoppelde versterkers.

Specificaties Uno Fino

Frequentiebereik Satelliet 290 - 20.000 Hz
  Subwoofer 18 - 350 Hz
Belastbaarheid   50 Watt
Rendement (1 watt/1 meter)   > 104 dB
Scheidingsfrequenties   290/3.000 Hz
Nominale impedantie   8 Ω
Geadviseerd versterkervermogen   > 10 Watt
Minimale kamergrootte   > 16 m2
CDC (Contr. Dispersion Characteristic)   Ja
CPC Crossover (patent pend.)   Nee

Hoorn

Hoorn Type   Sferische hoorn
Hoornmateriaal   ABS Inj. Molding
Hoornoppervlak   Hoogglans lak
Hoorn dispersiehoek   180°

Hoornoppervlak Laag-midden n.v.t.
  Midden 0,196 m2
  Hoog 0,013 m2

Hoorndiameter Laag-midden n.v.t.
  Midden 500 mm
  Hoog 130 mm

Lengte hoorn Laag-midden n.v.t.
  Midden 280 mm
  Hoog 65 mm

Hoorn en drivers

diameter Laag-midden n.v.t.
  Midden 127 mm
  Hoog 25 mm

Magneetmateriaal Laag-midden n.v.t.
  Midden Ferriet
  Hoog Ferriet

Subwoofer

Versterkervermogen (RMS)   250 Watt
Capaciteit   60.000 µF
Ringkerntransformator   330 VA
REAL TIME Control   Ja
ADRIC Control (patent pend.)   n.v.t.
Aktief scheidingsfilter   Variabel van 60 - 350 Hz
Subsonisch filter (drie stappen)   20 / 30 / 40 Hz
12V Remote trigger schakeling   Ja
Smart Limiter   Ja
SoftStart circuit   Ja

Driver diameter   205 mm
Aantal drivers   2
Magneetmateriaal   Neodymium

Afmetingen en gewicht

Afmetingen Breedte 500 mm
  Diepte 590 mm
  Hoogte (+/- 15 mm) 1240 mm

Gewicht per stuk 55 kg

Kleuren kiezen

Wanneer u op de bovenstaande afbeelding klikt opent een scherm. U kunt de luidspreker in iedere mogelijke uitvoering zien door met uw muis over de diverse kleuren te bewegen.
